無溶劑復(fù)合高溫蒸煮包裝領(lǐng)域，前幾年一直是無溶劑工藝的難點(diǎn)，但這幾年，隨著設(shè)備、膠水、工藝的不斷成熟，121℃塑塑復(fù)合結(jié)構(gòu)已經(jīng)在軟包行業(yè)得到大量成功的應(yīng)用，而且在121℃鋁塑復(fù)合和PET/AL、AL/NY等高阻隔材料的復(fù)合結(jié)構(gòu)上，成功量產(chǎn)的企業(yè)也呈遞增態(tài)勢。
那么，這個(gè)之前被業(yè)內(nèi)認(rèn)為是最大瓶頸之一的工藝，目前的最新發(fā)展現(xiàn)狀、問題和工藝控制要點(diǎn)是什么？
今天我們邀請(qǐng)了福建凱達(dá)集團(tuán)有限公司技術(shù)部陸榮林經(jīng)理、廣東某彩印包裝袁勝遠(yuǎn)、四川廣泰彩印包裝有限公司總經(jīng)理康西寧、北京高盟新材料股份有限公司銷售總監(jiān)李德宇、上?？颠_(dá)化工新材料集團(tuán)股份有限公司金振鑫、上?？颠_(dá)湖南市場銷售經(jīng)理林照高、科義國際貿(mào)易（上海）有限公司銷售經(jīng)理王志偉、行業(yè)資深人士楊偉宏等業(yè)界專業(yè)人士來談?wù)勊麄儗?duì)這個(gè)應(yīng)用的看法與建議。

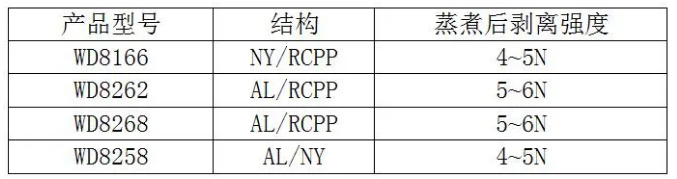

第15談：無溶劑復(fù)合高溫蒸煮應(yīng)用現(xiàn)狀及前景 發(fā)言嘉賓 福建凱達(dá)集團(tuán)有限公司技術(shù)部陸榮林經(jīng)理 廣東某彩印包裝袁勝遠(yuǎn) 四川廣泰彩印包裝有限公司總經(jīng)理康西寧 北京高盟新材料股份有限公司銷售總監(jiān)李德宇 上海康達(dá)化工新材料集團(tuán)股份有限公司金振鑫 上?？颠_(dá)湖南市場銷售經(jīng)理 林照高 科義國際貿(mào)易（上海）有限公司銷售經(jīng)理王志偉 行業(yè)資深人士楊偉宏 彩印企業(yè)觀點(diǎn) 福建凱達(dá)陸榮林：測試過四層結(jié)構(gòu)PET/AL/PA/RCPP，復(fù)合強(qiáng)度達(dá)到要求，會(huì)考慮量產(chǎn) 我們嘗試過四層結(jié)構(gòu)PET/AL/PA/RCPP用無溶劑復(fù)合，測試結(jié)果復(fù)合強(qiáng)度完全沒問題，蒸煮后沒有異常，當(dāng)時(shí)測試用的是波士膠、漢高膠，我認(rèn)為無溶劑高溫蒸煮復(fù)合在設(shè)備、蒸煮膠和工藝上是完全沒問題的，無溶劑蒸煮膠的技術(shù)已經(jīng)很成熟，PET、AL、PA材料也沒問題，但是后期沒有批量生產(chǎn)，主要原因是CPP材料厚薄不一，對(duì)上膠量影響很大，因?yàn)闊o溶劑膠水沒有初粘力，如果材料局部太厚的話，會(huì)造成四周的上膠量偏低，會(huì)有破袋的風(fēng)險(xiǎn)，所以我們就不敢大批量生產(chǎn)了。 當(dāng)時(shí)測試的開機(jī)速度約130m/min，內(nèi)層上膠量是2.0~2.2gsm，是在薄膜面上膠，外層上膠量是1.8～2.0gsm ，這四層結(jié)構(gòu)是分開固化的，復(fù)合一層熟化一層，單獨(dú)CPP內(nèi)層固化時(shí)間是48h，內(nèi)層強(qiáng)度達(dá)到8.0N,外層固化時(shí)間是24h, 外層強(qiáng)度是2N,固化溫度控制在55℃,膠水的質(zhì)量可完全滿足產(chǎn)品需求，如果能解決材料厚薄問題的話，我們以后會(huì)考慮量產(chǎn)。 注意事項(xiàng) 要特別注意印刷膜和膠水的匹配性，否則，外觀會(huì)有局部白點(diǎn)。 另外還會(huì)產(chǎn)生氣泡問題，局部蒸煮時(shí)會(huì)有分層現(xiàn)象，那是由于上膠量太小造成的，但是如果上膠量太大的話，復(fù)合不好收卷，而且由于膠水沒有初粘力，如果張力太大，膠水會(huì)擠出來，張力太小的話，又會(huì)有隧道現(xiàn)象。蒸煮后，在CPP材料上會(huì)產(chǎn)生強(qiáng)度衰減問題，不同的CPP材料衰減程度不一樣，最差的衰減到4N,好的話，可以達(dá)到6N或7N,因?yàn)镃PP膜為了保證蒸煮效果，會(huì)添加較多的爽滑劑，從而影響剝離強(qiáng)度，由于高溫蒸煮結(jié)構(gòu)需要的熟化時(shí)間久，溫度也比較高，所以爽滑劑會(huì)遷移和膠水產(chǎn)生反應(yīng)，造成剝離強(qiáng)度下降。 工藝控制要點(diǎn) 張力控制很關(guān)鍵，上膠量的控制和材料厚薄也是做好高溫蒸煮這類產(chǎn)品的重要因素，對(duì)基材的選擇和膠水的選擇很重要。 未來發(fā)展 無溶劑復(fù)合的發(fā)展空間會(huì)越來越大，因?yàn)閺?fù)合鍍鋁、鋁箔、水煮、蒸煮已經(jīng)完全沒有問題了，PET/AL或者AL/PA這類復(fù)合的量也會(huì)越來越大，對(duì)于CPP層的復(fù)合也會(huì)有越來越多的企業(yè)測試，據(jù)我所知，重慶某企業(yè)四層結(jié)構(gòu)PET/AL/PA/RCPP已經(jīng)量產(chǎn)，不過好像溫度沒有達(dá)到121℃，只有118℃左右。 至于高溫蒸煮含鋁箔結(jié)構(gòu)的產(chǎn)品，我認(rèn)為也會(huì)有越來越多的廠家去嘗試并做批量化的測試，但是不同的產(chǎn)品工藝要求不一樣，比如有的需要抽真空、三邊封，有的要裝液體，雖然產(chǎn)品結(jié)構(gòu)是一樣的，只是內(nèi)層材料RCPP的性能區(qū)別不同，目前大家認(rèn)為抽真空的三邊封蒸煮袋是最好做的，液體袋、吸嘴袋或異型袋相對(duì)來說是蒸煮袋中最難的，對(duì)材料選擇、復(fù)合工藝、上膠量等要求更高。 經(jīng)營狀況 最近都很忙，企業(yè)的訂單一直很多，主要是一些小企業(yè)倒閉了，把部分客戶訂單轉(zhuǎn)移到了我們企業(yè)，出口業(yè)務(wù)目前影響也不大，一直很穩(wěn)定，我們的包裝主要出口到英國和澳洲，占比不到30%~40%，但是接下來就不好說了。 公司一直在開發(fā)降解材料，開發(fā)進(jìn)展很順利，已經(jīng)做了小批量訂單，用的是PLA材料做食品包裝。 廣東某彩印袁勝遠(yuǎn)：風(fēng)險(xiǎn)較大，沒有使用 我們企業(yè)沒有做過無溶劑高溫蒸煮包裝，也沒有做過測試，認(rèn)識(shí)的同行也沒有見到大批量的試用。 據(jù)我了解，用無溶劑做蒸煮產(chǎn)品風(fēng)險(xiǎn)還是較大的，如果蒸煮時(shí)間超過30分鐘，又忘記冷卻，因?yàn)樯夏z量不高，我了解大概是2.5gsm左右的上膠量，不像溶劑型干式復(fù)合那樣上膠量大，膠層厚實(shí)，如果袋子在高溫蒸煮狀態(tài)下抗壓性不穩(wěn)定的話，在高溫蒸煮膨脹的狀態(tài)下，可能會(huì)出現(xiàn)龜裂或袋子表觀上有泡點(diǎn)或呈橘皮狀。 據(jù)說四川和湖南用無溶劑做高溫蒸煮袋比較多，比如說小魚仔、辣條、腌菜類這類包裝，但是溫度好像只有105℃左右，沒達(dá)到121℃，廣東的企業(yè)好像都沒有用無溶劑做高溫蒸煮袋。 四川廣泰康西寧：PA/RCPP成熟量產(chǎn) 我們企業(yè)的高溫蒸煮產(chǎn)品主要是兩層結(jié)構(gòu)，以PA/RCPP為主，用了好幾年康達(dá)的高溫蒸煮膠，這個(gè)產(chǎn)品已經(jīng)很成熟了，速度可以開到300m/min，沒有測試過用無溶劑復(fù)合鋁箔，由于我們的無溶劑設(shè)備是2015年購買的，不太適合復(fù)合鋁箔，而且我們本身鋁箔產(chǎn)品也不多。我們公司規(guī)模不大，才80多人，感覺品質(zhì)管理在專業(yè)深度上還沒能到滿足這個(gè)領(lǐng)域的要求。 這類結(jié)構(gòu)產(chǎn)品質(zhì)量很穩(wěn)定，偶爾會(huì)出現(xiàn)一些小問題，比如設(shè)備膠輥沒壓好，收卷張力沒控制好，但都很容易解決，沒有造成質(zhì)量問題。 控制要點(diǎn) 關(guān)鍵在于根據(jù)工藝要求上膠量必須穩(wěn)定，不能過低也不能過高。 未來發(fā)展 我認(rèn)為高溫蒸煮這類產(chǎn)品以后會(huì)萎縮，短平快的快消品量會(huì)增加，主要原因是高溫蒸煮后，食品的風(fēng)味營養(yǎng)口感受到影響，消費(fèi)者接受度不高，日本2000年之后，高溫蒸煮產(chǎn)品訂單就一直在縮小，反而是膨化類產(chǎn)品在增加，這類屬于快消品，保質(zhì)期要求不高。除此之外，美團(tuán)之類快餐的料理包裝會(huì)增加，休閑食品也會(huì)減少。 經(jīng)營狀況 今年還算穩(wěn)定，但是疫情對(duì)我們的沖擊還是蠻大的，公司主要產(chǎn)品是調(diào)味品包裝，而且主要供應(yīng)餐飲行業(yè)，有小部分休閑食品，這次疫情使眾多門店類餐飲企業(yè)不能開業(yè)經(jīng)營，所以受影響大，如果我們的調(diào)味品包裝供應(yīng)給流通渠道比如超市的話，那就火爆了。 從這幾個(gè)月的整體訂單情況來看，因?yàn)槲覀兘衲臧崃诵聫S，產(chǎn)能提升了，3月、4月訂單比去年同期還是增長了一些。5月份處于淡季，訂單有所下降，據(jù)我了解，有些規(guī)模較大的企業(yè)，和大品牌合作，訂單保持增長，但增速也有所下滑。 膠水企業(yè)觀點(diǎn) 北京高盟李德宇：乙基麥芽酚會(huì)影響復(fù)合強(qiáng)度 無溶劑復(fù)合高溫蒸煮包裝一直是我們希望突破的重點(diǎn)，從2013年行業(yè)開始關(guān)注這個(gè)應(yīng)用開始，我們就一直在不斷研發(fā)相關(guān)產(chǎn)品?，F(xiàn)就我所了解的應(yīng)用現(xiàn)狀和容易出現(xiàn)的問題、工藝控制要點(diǎn)等和大家分享。 應(yīng)用現(xiàn)狀 高溫蒸煮包裝是軟包裝行業(yè)要求非常高的應(yīng)用，對(duì)基材、油墨和膠水都有嚴(yán)格的要求，同時(shí)對(duì)于彩印廠自身的復(fù)合工藝與硬件條件也有嚴(yán)格的要求。目前主流還是用干式復(fù)合在做高溫蒸煮包裝。 從無溶劑膠粘劑的技術(shù)成熟度來講，現(xiàn)在可以達(dá)到耐121℃蒸煮的要求，我們的一些客戶已經(jīng)使用這類產(chǎn)品很長時(shí)間了。尤其是塑塑121℃蒸煮包裝較為成熟，比如在四川地區(qū)，無溶劑復(fù)合121℃塑塑蒸煮包裝應(yīng)用廣泛，使用情況比較成熟穩(wěn)定。以二層結(jié)構(gòu)居多，主要是PA/CPP，對(duì)于PET／AL／CPP三層結(jié)構(gòu)，主流應(yīng)用還是里層用無溶劑復(fù)合，表層用干式復(fù)合，我們的客戶也沒有把無溶劑用于外層。 PET/AL/CPP外層有用無溶劑復(fù)合的客戶，特別是國外的客戶用得比較多，但仍未用于蒸煮。 121℃蒸煮包裝鋁箔內(nèi)層復(fù)合這項(xiàng)工藝已逐漸趨于成熟。在湖南地區(qū)，無溶劑復(fù)合121℃鋁箔蒸煮包裝已有企業(yè)量產(chǎn)，包括含乙基麥芽酚食品的121℃鋁箔蒸煮包裝，但主要是鋁箔內(nèi)層復(fù)合。 雖然無溶劑高溫蒸煮趨于成熟，但由于對(duì)復(fù)合操作、工藝管理、車間環(huán)境等要求較高，控制不好還是有一定的風(fēng)險(xiǎn)；另外對(duì)于一些特殊內(nèi)容物或蒸煮條件比較苛刻的復(fù)合制品來說，溶劑型高溫蒸煮膠粘劑還是不可取代的。 目前無溶劑高溫蒸煮包裝仍然存在一些瓶頸，包括能耐更高溫度的蒸煮包裝，如135℃蒸煮包裝，無溶劑膠粘劑目前還不能滿足要求；另外，因內(nèi)容物復(fù)雜多樣，含有多種食品添加劑，比如乙基麥芽酚，對(duì)鋁箔包裝和鋁箔蒸煮包裝用無溶劑膠粘劑提出了更高的要求，需要提前做內(nèi)容物試驗(yàn)。 易見問題 無溶劑復(fù)合高溫蒸煮包裝容易出現(xiàn)的問題包括： 食品中添加的乙基麥芽酚以及其含量會(huì)影響復(fù)合膜強(qiáng)度以及衰減強(qiáng)度，有些食品中未添加乙基麥芽酚但食品本身含有類似物質(zhì)，也容易導(dǎo)致剝離強(qiáng)度低。 控制要點(diǎn)在于，包裝不同的食品需要提前進(jìn)行耐內(nèi)容物的老化試驗(yàn)驗(yàn)證。 工藝控制難點(diǎn) 企業(yè)高溫蒸煮無溶劑復(fù)合含鋁箔產(chǎn)品的工藝控制難點(diǎn)： 121℃塑塑復(fù)合的高溫蒸煮用無溶劑復(fù)合在工藝上已經(jīng)成熟，但121℃鋁塑復(fù)合、耐135℃高溫蒸煮我們認(rèn)為還有難度，在一段時(shí)間內(nèi)溶劑型鋁塑高溫蒸煮粘合劑還將是主流，我們有針對(duì)121℃鋁塑復(fù)合的產(chǎn)品，目前僅在特定客戶進(jìn)行了一系列測試，還未大面積推廣。 鋁箔表層復(fù)合的主要問題在于外觀。由于鋁箔是高阻隔材料，所以在生產(chǎn)中產(chǎn)生的氣泡很難在后續(xù)的工藝中消除，因此會(huì)產(chǎn)生外觀不良的問題。另外鋁箔的針孔容易透膠，控制不好會(huì)導(dǎo)致背粘，而打不開卷，對(duì)于復(fù)合制品的表觀也有一定的影響。 發(fā)展趨勢 目前無溶劑復(fù)合主要仍應(yīng)用在輕包裝上面，這個(gè)應(yīng)用的市場一直是競爭比較激烈的。對(duì)于無溶劑復(fù)合發(fā)展方向，我認(rèn)為有三點(diǎn)： 第一是向通用型發(fā)展，一個(gè)產(chǎn)品可以復(fù)合大多數(shù)軟包裝廠的各種中低端結(jié)構(gòu)，這樣可以不用頻繁地更換膠水，避免產(chǎn)品切換而造成損失，提高生產(chǎn)效率； 第二是向更高端的應(yīng)用發(fā)展，提供更好的耐熱性和耐化學(xué)性； 第三是向食品安全方向發(fā)展，目前無溶劑產(chǎn)品在食品安全方面的風(fēng)險(xiǎn)要比溶劑型產(chǎn)品高。以上幾點(diǎn)也是高盟無溶劑膠水的發(fā)展重心，并且很多產(chǎn)品已經(jīng)在客戶那邊得到了大批量使用。 客戶現(xiàn)狀 第二季度是傳統(tǒng)軟包企業(yè)的淡季，我們公司的整體情況也略有波動(dòng)，但我們更關(guān)注的是同比，目前我們企業(yè)跟去年同期業(yè)務(wù)相比，增幅不大，但仍有增長。 受疫情等多種因素的沖擊，整個(gè)行業(yè)都面臨著考驗(yàn)，我們企業(yè)以及我們的客戶，也都在積極應(yīng)對(duì)。 我們公司要求 “一手抓防疫不放松、一手抓發(fā)展不動(dòng)搖”，很多專家表示疫情有可能二次爆發(fā)，并有長期存在的風(fēng)險(xiǎn)，因此，對(duì)于軟包裝企業(yè)來說，我們建議不要放松對(duì)疫情的管控，同時(shí)還要多研究客戶和市場的變化，后疫情時(shí)代的市場勢必會(huì)有一些新的需求，如何滿足這些新的需求，將會(huì)是我們這個(gè)行業(yè)增長的大方向。 上?？颠_(dá)金振鑫、林照高： 發(fā)展現(xiàn)狀 蒸煮殺菌包裝目前主要分為塑塑和鋁塑結(jié)構(gòu)兩種。而蒸煮條件則根據(jù)GB/T10004-2008要求分為半高溫蒸煮（100℃以上至121℃）、高溫蒸煮（121℃以上至145℃）兩個(gè)量級(jí)，無溶劑膠粘劑現(xiàn)在已經(jīng)可以覆蓋121℃及以下的蒸煮殺菌。 除了大家所熟悉的三/四層結(jié)構(gòu)，材質(zhì)主要是PET、AL、NY、RCPP，市面上還開始出現(xiàn)一些其他材料應(yīng)用結(jié)構(gòu)的蒸煮產(chǎn)品，例如透明鍍鋁膜、高溫蒸煮型聚乙烯膜等，只不過沒有大規(guī)模、大批量的使用，其廣泛應(yīng)用的基礎(chǔ)還有待更長時(shí)間及更多工藝的檢驗(yàn)。 易出問題 如果生產(chǎn)操作控制不好、油墨和膠水不匹配或上膠量偏小時(shí)，容易出現(xiàn)外觀問題，比如白點(diǎn)；還有就是在下游客戶食品企業(yè)這里，裝了內(nèi)容物后，如果客戶殺菌條件不穩(wěn)定或殺菌過度，容易產(chǎn)生爆袋或褶皺問題。 應(yīng)用案例和工藝要點(diǎn) 在高溫蒸煮領(lǐng)域，我們的膠水在肉制品和糯米蓮藕等包裝的四層結(jié)構(gòu)PET/AL/PA/RCPP上已經(jīng)有一定的應(yīng)用案例，全部可以達(dá)到121℃蒸煮殺菌，應(yīng)用在塑塑結(jié)構(gòu)上的有：WD8166在121℃ NY/RCPP復(fù)合應(yīng)用，已有非常廣泛和成熟的案例；鋁塑結(jié)構(gòu)：WD8262在121℃ AL/RCPP的應(yīng)用也已經(jīng)相當(dāng)成熟。 同時(shí)在鋁塑結(jié)構(gòu)的蒸煮殺菌應(yīng)用中，WD8268的介質(zhì)（乙基麥芽酚）耐受性能表現(xiàn)也相當(dāng)不錯(cuò)。另外WD8258在雙尼龍蒸煮結(jié)構(gòu)（NY/NY/RCPP）和四層鋁箔蒸煮結(jié)構(gòu)中AL/NY（NY為單電暈）層上的應(yīng)用也表現(xiàn)出良好的性能。 無溶劑復(fù)合高溫蒸煮產(chǎn)品 WD8262在PET印刷/AL結(jié)構(gòu)上成功應(yīng)用,這是無溶劑的難點(diǎn)，我們?nèi)ツ觊_始在湖南市場測試，通過業(yè)內(nèi)知名設(shè)備廠合作并不斷進(jìn)行測試，調(diào)整工藝，產(chǎn)品性能和穩(wěn)定性大大得到加強(qiáng)，現(xiàn)在湖南市場用無溶劑復(fù)合做鋁箔蒸煮結(jié)構(gòu)的熱情非常高，大約有十多家企業(yè)批量使用我們的高溫蒸煮膠，主要用于做含鋁箔的熟食包裝，而且湖南企業(yè)自己測試的條件比我們方便，做PET印刷 /AL/RCPP三層結(jié)構(gòu)，內(nèi)外層都采用了無溶劑復(fù)合，PET印刷 /PA/AL/RCPP四層結(jié)構(gòu)采用無溶劑復(fù)合工藝的是PET印刷/PA，AL/RCPP，上膠量大概是1.8~2.5gsm，設(shè)備開得快的120m/min，慢的開到100米m/min左右，內(nèi)層固化時(shí)間約48h，熟化溫度45℃及以上。 成本方面，無溶劑型膠粘劑的單位成本在0.07～0.08元/㎡，而溶劑型膠粘劑的單位成本在0.13～0.15/㎡左右甚至更高。之前復(fù)合PET印刷 /PA/AL/RCPP四層結(jié)構(gòu)唯一沒有用無溶劑復(fù)合的是中間層PA/AL，現(xiàn)在我們也成功開發(fā)出了有針對(duì)性的產(chǎn)品WD8258，目前已通過客戶測試。 具體一些產(chǎn)品測試性能如下： 在殺菌溫度上，康達(dá)新材的無溶劑產(chǎn)品在125℃、128℃條件下的性能驗(yàn)證取得了較大進(jìn)展，并且在挑戰(zhàn)135℃、甚至145℃高溫蒸煮。 在內(nèi)容物耐受性能如提高食品添加劑乙基麥芽酚濃度方面，也在同步進(jìn)行。 控制難點(diǎn)：四層含鋁箔結(jié)構(gòu)的高溫蒸煮袋最大工藝難點(diǎn)在于原輔料之間（包括薄膜、膠水、油墨和印刷工藝）的匹配性控制，尤其是面層的PET滿版印刷再復(fù)合AL這層結(jié)構(gòu)上，這是無溶劑應(yīng)用上難度最大，寬容度很低的結(jié)構(gòu)，如果原輔材料配合度不高的話，就很容易出現(xiàn)問題。我們以前遇到過此類案例，把客戶的問題樣品拿回來，對(duì)材質(zhì)、設(shè)備的各種要素一一進(jìn)行分析，都沒有明顯的缺陷或問題，但是組合在一起，復(fù)合出來的樣品效果就差強(qiáng)人意。這類結(jié)構(gòu)必須全面掌握設(shè)備、材料、工藝等知識(shí)點(diǎn)，否則同樣的結(jié)構(gòu)、設(shè)備和材料，別人可以做成功，不等于自己也可以成功。 工藝注意要點(diǎn) 1、首先是上膠量的設(shè)定和確認(rèn)，無溶劑型膠粘劑的上膠量建議在1.8~2.5g/㎡。 2、環(huán)境的濕度范圍 建議環(huán)境濕度控制在40%~70%之間。濕度過低了需要加濕，濕度高了要除濕。因?yàn)榄h(huán)境中的一部分水參與了無溶劑膠水的反應(yīng)，但是過多的水分參與會(huì)降低膠水的分子量并出現(xiàn)一定的副反應(yīng)，從而影響蒸煮時(shí)的耐高溫性能。因此在高溫高濕的環(huán)境下，適當(dāng)小幅度調(diào)整A/B組分的配置是有必要的。 3、設(shè)備操作上的參數(shù)設(shè)定 根據(jù)不同的設(shè)備型號(hào)、配置進(jìn)行張力設(shè)定、出膠的比例等。 4、原材料的要求 好的平整度、良好的表面潤濕性、薄膜的收縮率甚至含水率等等都是完成蒸煮復(fù)合材料的必要條件。 未來發(fā)展 使用無溶劑工藝做高溫蒸煮包裝，具有： 1、效率優(yōu)勢，產(chǎn)能可以大大提升。 2、成本優(yōu)勢：溶劑型高溫蒸煮膠的上膠量都很大，基本上控制在4.0g/㎡左右，極限是不低于3.5g/㎡，但無溶劑蒸煮膠的上膠量在2.5g/㎡左右，有些產(chǎn)品甚至低至1.8g; 3、安全環(huán)保優(yōu)勢; 4、節(jié)能優(yōu)勢。 綜上所述，無溶劑型膠粘劑因?yàn)槠洫?dú)特的特性，在彩印、膠粘劑以及復(fù)合企業(yè)的協(xié)同配合下，無溶劑膠粘劑在未來的應(yīng)用領(lǐng)域會(huì)有更廣大的空間。 企業(yè)現(xiàn)狀 以往4、5月份是軟包行業(yè)的淡季，全年最大的訂單量一般出現(xiàn)在9、12月份，但是，今年挺反常，因?yàn)橐咔?，開工推遲了，再加上大家都在家，大量消耗食品，所以第一季度3月份都處于補(bǔ)貨階段，4月份我們公司的銷量再創(chuàng)歷史新高，5月份對(duì)比去年也有增長，但是總體訂單增速下滑了，客戶也進(jìn)入了傳統(tǒng)的淡季。 科義國際王志偉：成功案例越來越多，工藝沒有標(biāo)準(zhǔn)模式 發(fā)展現(xiàn)狀 目前無溶劑復(fù)合高溫蒸煮袋的應(yīng)用現(xiàn)狀： 1、二層、三層結(jié)構(gòu)的121℃半蒸煮塑塑無溶劑復(fù)合這項(xiàng)工藝已經(jīng)完全成熟，且有很多客戶已量化生產(chǎn)，成功案例較多，應(yīng)用領(lǐng)域主要集中在食品包裝領(lǐng)域，這類高溫蒸煮袋通常是指不含AL，只含PET、 PA、RCPP以及PVDC 的材料結(jié)構(gòu)，兩層和三層的都有，個(gè)別的有四層，應(yīng)用最多的以3層結(jié)構(gòu)為主，最典型的是粽子包裝袋； 121℃鋁塑復(fù)合目前也可以正常量化生產(chǎn)，只是工藝難度比塑塑復(fù)合更大，對(duì)設(shè)備和工人都有較高的要求。 135℃無溶劑高溫蒸煮目前沒有成功案例； 含鋁箔的四層結(jié)構(gòu)高溫蒸煮復(fù)合工藝難度最大，仍存在一些技術(shù)瓶頸有待進(jìn)一步攻破，沒有成熟到任何一個(gè)企業(yè)拿來產(chǎn)品，拷貝工藝就能做成功的程度，據(jù)我了解，這類結(jié)構(gòu)能夠大規(guī)模量產(chǎn)的企業(yè)總數(shù)不超過20家，而且他們采用的膠水很多是科意的SF7688/CA7957型號(hào)膠水。這類結(jié)構(gòu)技術(shù)不太成熟是因?yàn)槭芴嗫陀^因素制約，在某些條件還不具備的情況下，貿(mào)然用無溶劑工藝去做這類結(jié)構(gòu)產(chǎn)品，必然失敗多于成功。這里的條件包括硬件及軟件，如設(shè)備、膠水、工藝、生產(chǎn)環(huán)境以及操作員工的經(jīng)驗(yàn)等方方面面的因素。就像3D設(shè)計(jì)一樣，沒有足夠高內(nèi)存的主機(jī)，強(qiáng)大的顯卡、高速運(yùn)行的設(shè)備和最先進(jìn)的設(shè)計(jì)軟件相配合，就設(shè)計(jì)不出最炫的3D圖。 2、彩印企業(yè)各自為政，獨(dú)自摸索，都是根據(jù)訂單結(jié)構(gòu)、客戶需求，和設(shè)備商、膠水供應(yīng)商共同摸索出合適的工藝，在小批量測試合格的情況下，才開始大批量生產(chǎn)，因?yàn)?strong style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; word-wrap: break-word !important;">這個(gè)工藝沒有可以借鑒的統(tǒng)一標(biāo)準(zhǔn)模式，所以質(zhì)量有時(shí)不太穩(wěn)定，偶爾會(huì)出現(xiàn)問題，但我們不能故意放大這些問題，從而將這項(xiàng)工藝完全否決掉，因?yàn)?，即使是用干式?fù)合做高溫蒸煮結(jié)構(gòu)，也不能保證絕對(duì)沒有問題出現(xiàn)，況且，隨著設(shè)備、膠水、工藝的進(jìn)步，成功案例也越來越多。 易出問題 無溶劑復(fù)合高溫蒸煮包裝容易出現(xiàn)的問題： 在我們的客戶實(shí)踐中，我發(fā)現(xiàn)最容易出現(xiàn)的問題集中在有少量局部小隧道或局部不干，此外對(duì)于不能管控乙基麥芽酚含量的包裝，耐乙基麥芽酚性是否能保證也很重要！因?yàn)槟壳暗漠a(chǎn)品雖然能滿足國標(biāo)含量，但超高標(biāo)準(zhǔn)后，就不能有完全的耐抗性。 做這類產(chǎn)品，工藝是決定成功與否的最關(guān)鍵要素之一。如有愿意嘗試的客戶，我們可以在現(xiàn)場分享工藝控制要點(diǎn)。 應(yīng)用案例分享 在121℃半蒸煮塑塑復(fù)合和塑鋁復(fù)合產(chǎn)品上，我們的產(chǎn)品已經(jīng)在軟包客戶得到了全面的應(yīng)用，而且在含鋁箔的面層結(jié)構(gòu)上也已成功實(shí)現(xiàn)量產(chǎn)，三層甚至四層比如PET/AL/RCPP或者PET/AL/PA/RCPP結(jié)構(gòu)全都可以采用無溶劑工藝，在膜面上膠或鋁箔面上膠的都有。面層PET/PA（滿版印刷），上膠量約為2.2~2.3gsm左右，里層PA/AL，上膠量約為2gsm左右，四層結(jié)構(gòu)的高溫蒸煮袋固化時(shí)間需要72~96小時(shí)，固化溫度控制在48~52℃，熟化后，復(fù)合強(qiáng)度在AL/PA層最少4N/15mm, PET/Al剝不開，PA/RCPP或Al/RCPP層可以達(dá)到8~10N左右，甚至更高。 目前，我們在歐洲已經(jīng)開始大批量銷售半脂肪族的無溶劑產(chǎn)品，該產(chǎn)品也可以用在高溫蒸煮鋁箔復(fù)合結(jié)構(gòu)。我們沒有做過135℃的測試，本著安全的原則，我個(gè)人也不建議嘗試，我們客戶最高內(nèi)控指標(biāo)在128℃~131℃不等。 這類產(chǎn)品的工藝控制必須遵循木桶理論，每個(gè)工藝點(diǎn)都不可或缺，建議做這類結(jié)構(gòu)，設(shè)備最好不要開太快，機(jī)速控制在100~150m/min為好，尤其是在開始摸索適合自己的工藝區(qū)間，速度更不要快。 這類結(jié)構(gòu)最難的是如何保證每時(shí)每刻及每滴涂布在基材上的膠水都能按比例非常均勻地混合。 未來發(fā)展 個(gè)人認(rèn)為無溶劑膠粘劑本應(yīng)該有幾年的黃金發(fā)展周期，但現(xiàn)在的事實(shí)是產(chǎn)品利潤生命周期實(shí)在是太短了，對(duì)于行業(yè)的長期良性發(fā)展其實(shí)是一件悲哀的事情！ 但環(huán)境再艱難，行業(yè)要發(fā)展，所有產(chǎn)業(yè)鏈上的同仁們還得砥礪前行。 個(gè)人認(rèn)為無溶劑還是有發(fā)展空間的，因?yàn)檐洶袠I(yè)仍有部分企業(yè)沒有使用無溶劑，據(jù)不完全統(tǒng)計(jì)，如果整個(gè)市場100%轉(zhuǎn)成無溶劑，其市場容量應(yīng)該有近20萬噸，而現(xiàn)在不到一半，其主要技術(shù)瓶頸問題就在面層、有耐介質(zhì)性要求的高性能產(chǎn)品或特殊領(lǐng)域，如藥包這個(gè)市場，至少面層使用無溶劑的少之又少，所以無溶劑仍有很大發(fā)展空間，但金字塔底端沒有太多技術(shù)含量的產(chǎn)品，基本上已經(jīng)沒有什么空間了。 未來的發(fā)展都是在中高端，包括脂肪族的產(chǎn)品，類似農(nóng)藥乳油，甚至上面提到的乙基麥芽酚完全耐抗性，藥品泡罩的高剝離強(qiáng)度，以及與溶劑膠水復(fù)合對(duì)比的透氧透濕性能（盡管和膠水本身性能沒有關(guān)系）?？偰繕?biāo)是至少有90%的溶劑型產(chǎn)品可以用無溶劑替代。 發(fā)展現(xiàn)狀 按往年的經(jīng)驗(yàn)，第二季度傳統(tǒng)軟包企業(yè)都處于淡季，但今年受疫情影響，市場狀況有些新的變化。我們公司4月、5月截止到現(xiàn)在不但沒有受到什么影響，訂單還有上升，這和我在《包裝前沿》雜志第一期特別關(guān)注欄目采訪中，對(duì)2020年的預(yù)判基本是一致的。 據(jù)我們所接觸的以外貿(mào)為主的企業(yè)反饋，他們的業(yè)務(wù)受疫情沖擊較大，尤其是以出口美國為主的企業(yè)。 軟包裝其實(shí)是做嫁衣的行業(yè)，在對(duì)抗疫情中，我們對(duì)整體經(jīng)濟(jì)的恢復(fù)貢獻(xiàn)很有限，軟包裝行業(yè)能做的就是響應(yīng)黨和政府的號(hào)召，切實(shí)落實(shí)好防疫工作，保質(zhì)保量地為食品、藥品以及日用和防護(hù)品做好包裝材料，讓下游企業(yè)能充分及時(shí)地滿足廣大百姓需求，保障民生！ 此外就是在大環(huán)境改變的情況下，轉(zhuǎn)變思路，拓寬渠道，創(chuàng)造新的市場需求，以滿足防疫工作所需要的特殊包裝。 最不愿意看到的就是企業(yè)為了生存，把閑置的出口產(chǎn)能，用來搶原有的市場份額，那么大家就又陷入了更加殘酷的沒有硝煙，看不見血刃，但殺人于無形的惡劣市場競爭中，這對(duì)行業(yè)的破壞力是非常巨大的，這是我們這些來自軟包裝上游供應(yīng)商的心聲。 行業(yè)內(nèi)資深專業(yè)人士楊偉宏:無溶劑復(fù)合更適合高溫蒸煮 一、干法復(fù)合蒸煮結(jié)構(gòu)工藝的三個(gè)要點(diǎn)： 1、溶劑殘留盡可能低。蒸煮結(jié)構(gòu)的大多數(shù)問題都是由溶劑殘留過高引起的。強(qiáng)化溶劑殘留的監(jiān)督和控制是做好蒸煮結(jié)構(gòu)的關(guān)鍵。 2、干膠膜的致密程度盡可能高。傳統(tǒng)意義上的蒸煮膠通常流動(dòng)性較差，只能用較低目數(shù)的網(wǎng)輥涂膠、較大的涂膠量才能獲得基本滿足要求的涂膠狀態(tài)。在勻膠輥的幫助下獲得較好的致密性。 3、如果勻膠輥的位置離涂布輥較遠(yuǎn)，當(dāng)工作液的粘度過高時(shí)，勻膠輥有可能破壞膠層的致密性，這是非常有害的。但較大的涂膠量容易導(dǎo)致溶劑殘留過高，這樣對(duì)設(shè)備和工藝就提出了較高的要求，這是許多廠家做不好蒸煮結(jié)構(gòu)的重要原因。 如果選用了流動(dòng)性較好的蒸煮膠，或在工藝上改善了工作液的流動(dòng)性，完全可以選用高目數(shù)的網(wǎng)輥，以較小的涂布量進(jìn)行復(fù)合。這樣即使1.8g/㎡的干膠量也完全可以滿足蒸煮要求。因?yàn)楦赡z膜的致密性得到了大大的提高，同時(shí)因?yàn)槟z層較薄溶劑殘留較低。 控制好不同濕度條件下固化劑的配比。這是需要花費(fèi)大量精力做精細(xì)的探索，才能得到適合自身?xiàng)l件的工藝的。 二、無溶劑復(fù)合含AL、PA蒸煮結(jié)構(gòu)容易出現(xiàn)的問題、解決方法和建議： 無溶劑復(fù)合上膠量雖然小，但膠膜的致密程度遠(yuǎn)遠(yuǎn)高于干法復(fù)合，同時(shí)不存在溶劑殘留之患，這一點(diǎn)上，比干法復(fù)合更適合蒸煮結(jié)構(gòu)。 但是，當(dāng)復(fù)合鋁箔結(jié)構(gòu)時(shí)，由于無溶劑膠含有相當(dāng)量的單體，容易滲過鋁箔的針孔導(dǎo)致粘卷，造成整卷甚至整批報(bào)廢，這是風(fēng)險(xiǎn)所在。 針對(duì)AL復(fù)合結(jié)構(gòu)問題的解決方法，建議如下： 1、選用預(yù)涂鋁箔或更高品質(zhì)的鋁箔(限制最大針孔孔徑)。 2、選用單體含量較低的膠。 3、先復(fù)合底膜(因有低表張的熱封界面層而不易粘卷，但可能影響熱封)。 當(dāng)復(fù)合二層阻隔性良好的材料，尤其是吸濕性較強(qiáng)的薄膜時(shí)(例如NY/NY)，容易在層間產(chǎn)生氣泡，嚴(yán)重影響外觀。 針對(duì)NY/NY這類結(jié)構(gòu)，建議如下： 1、濕度高時(shí)不復(fù)合； 2、NY先進(jìn)行干燥處理； 3、加裝復(fù)合前預(yù)熱或干燥裝置； 4、復(fù)合后加裝加熱裝置。 總之，無溶劑復(fù)合因上膠量較小，要重點(diǎn)控制橫向的上膠量和復(fù)合壓合有效性，而干法復(fù)合則要重點(diǎn)控制溶劑殘留。 編后記： 由上面的嘉賓訪談內(nèi)容可見，這幾年，在設(shè)備、膠水和彩印企業(yè)的共同努力下，無溶劑復(fù)合蒸煮包裝技術(shù)確實(shí)得到了突飛猛進(jìn)的發(fā)展。據(jù)科意王經(jīng)理介紹，他們的部分客戶在PET/AL/PA/RCPP四層結(jié)構(gòu)的高溫蒸煮上，可以全部采用無溶劑工藝，且早已成功量產(chǎn)，但是這類結(jié)構(gòu)用無溶劑工藝做，也有一定的風(fēng)險(xiǎn)，所以很多的大企業(yè)都持謹(jǐn)慎態(tài)度，不敢輕易嘗試，在和信安王東京交流時(shí)，他也說到了蒸煮后的剝離強(qiáng)度衰減問題，可見在工藝上還有待進(jìn)一步的完善。但不管如何，無溶劑復(fù)合工藝這個(gè)難點(diǎn)的突破也為企業(yè)在安全環(huán)保、效率、節(jié)能降耗、成本等方面帶來諸多好處，更進(jìn)一步開拓了無溶劑的應(yīng)用領(lǐng)域，促進(jìn)了這一技術(shù)的發(fā)展。 在采訪中，筆者了解到的情況是，四川、湖南等地含鋁以及高阻隔材料高溫蒸煮成功量產(chǎn)案例最多，廣東企業(yè)目前為止還未聽到哪家企業(yè)成功量產(chǎn)。遺憾的是，這些彩印企業(yè)都不愿意接受我們的采訪，連企業(yè)名字都不愿對(duì)外公開，對(duì)工藝控制要點(diǎn)更是忌諱如深。 其實(shí)，任何一項(xiàng)新的工藝都是在探討交流、反復(fù)測試中不斷走向成熟、完善的，如果大家都能以開放、包容的心態(tài)去互相切磋，對(duì)企業(yè)自身的發(fā)展也是一種幫助和促進(jìn)。 7月號(hào)《包裝前沿》雜志的專題就是無溶劑高溫蒸煮包裝最新發(fā)展現(xiàn)狀和工藝控制要點(diǎn)，我們期待更多的業(yè)內(nèi)人士能積極投稿，互相分享各自的失敗教訓(xùn)和成功經(jīng)驗(yàn)，共同促進(jìn)中國無溶劑工藝在瓶頸技術(shù)上獲得新的突破和發(fā)展！ 投稿郵箱： fanjunhong@126.com ss8996@126.com 本欄目由廣州通澤機(jī)械有限公司獨(dú)家贊助！
