作者：廣州通澤機(jī)械有限公司
A006-鋁箔復(fù)合中的控制難點(diǎn)和應(yīng)對(duì)方法
鋁箔復(fù)合是無(wú)溶劑復(fù)合工藝的一個(gè)難點(diǎn)結(jié)構(gòu)，許多用戶都覺(jué)得這種結(jié)構(gòu)比較難掌握。產(chǎn)生問(wèn)題的根源主要在如下方面：鋁箔剛性較大、軟包裝常見(jiàn)鋁箔厚度很小、膠黏劑初粘力比較低。
鋁箔復(fù)合最常見(jiàn)的結(jié)構(gòu)是PET/鋁箔/PE，或者BOPP/鋁箔/PE，可以采用兩步法（兩層復(fù)合、兩次完成）或一步法（一次性三層復(fù)合）來(lái)完成，出現(xiàn)問(wèn)題的情形有所不同。
根據(jù)我們多年與用戶合作的經(jīng)驗(yàn)，這種結(jié)構(gòu)的常見(jiàn)問(wèn)題還是有規(guī)律可循的。
一、 復(fù)合白點(diǎn)
在PET（印刷膜）/鋁箔復(fù)合中較常見(jiàn)。

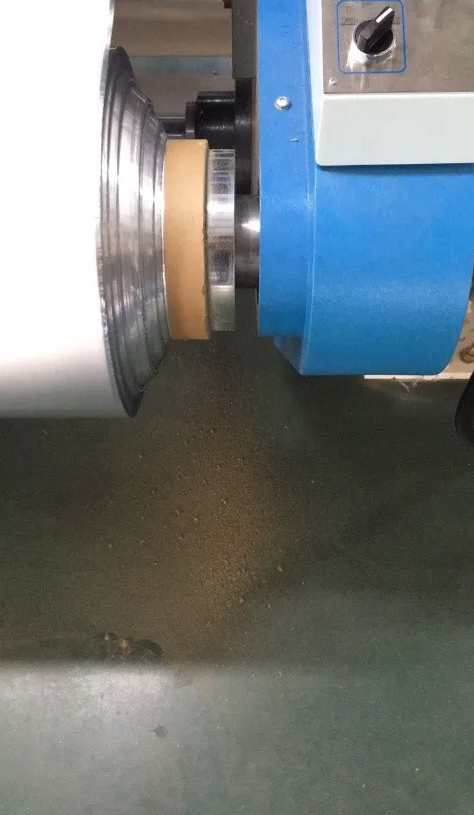

由于鋁箔類膠水一般粘度較高，多色油墨厚度分布不均導(dǎo)致熟化過(guò)程中膠水很難填充油墨中的凹坑產(chǎn)生白點(diǎn)（見(jiàn)圖1）。
主要應(yīng)對(duì)方法：
1) 選用合適的油墨；
2) 適當(dāng)降低機(jī)速；
3) 合理設(shè)置各鋼輥溫度。
圖1
二、 膠水滲透反粘（亦稱背透）
在PET/鋁箔復(fù)合中較為常見(jiàn)。
由于PET都是雙面電暈面，膠水可通過(guò)鋁箔針孔滲透導(dǎo)致反粘。
主要應(yīng)對(duì)方法：
1) 選擇針孔數(shù)較少的鋁箔；
2) PET/鋁箔復(fù)合完再?gòu)?fù)合內(nèi)層時(shí)中間時(shí)間合理控制。
三、 收卷滑卷

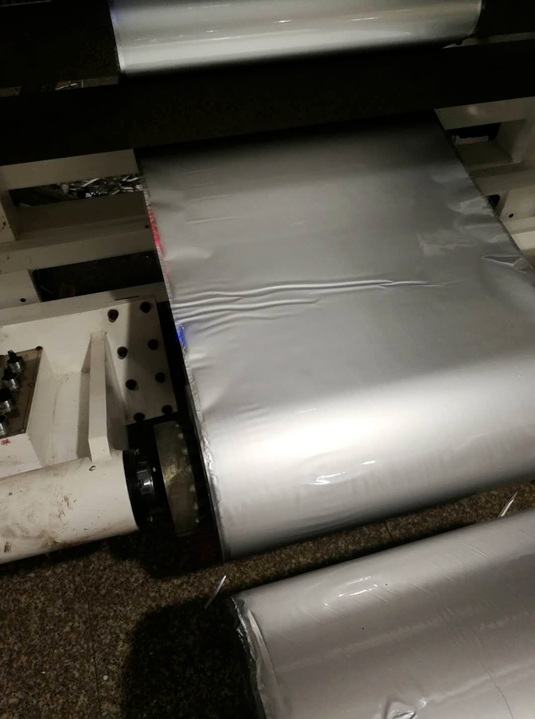

在鋁箔/PE復(fù)合時(shí)較容易出現(xiàn)（見(jiàn)圖2）。
主要應(yīng)對(duì)方法：
1) 合理控制上膠量，在設(shè)備降速時(shí)適當(dāng)減小上膠量；
2) 適當(dāng)減小上膠量；
3) 調(diào)整收卷壓輥壓力和壓輥切面。
圖2
四、 收卷軟皺

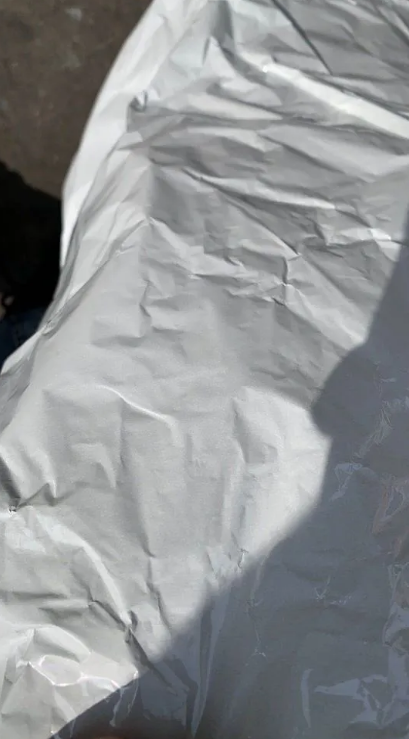

這種情形多發(fā)生在卷芯和接頭部位（見(jiàn)圖3）。
主要應(yīng)對(duì)方法：
1) 使用較好的管芯或印刷版輥?zhàn)龉苄荆?/span>
2) 合理控制收卷張力和錐度。
圖3
（轉(zhuǎn)載自公眾號(hào)：通澤無(wú)溶劑復(fù)合）
