膠粘劑固化不完全是復(fù)合工序最常見的質(zhì)量問題之一。
造成此問題的原因很多，比如說配比不準(zhǔn)確、溶劑中水分或醇類含量過大、環(huán)境濕度太大、剩膠保存不當(dāng)、膠粘劑本身交聯(lián)度不夠等因素都會(huì)造成固化不完全的結(jié)果，其中，尤其要引起大家重視的是聚氨酯油墨對(duì)膠粘劑不固化的影響。
以下是一個(gè)具體的案例:

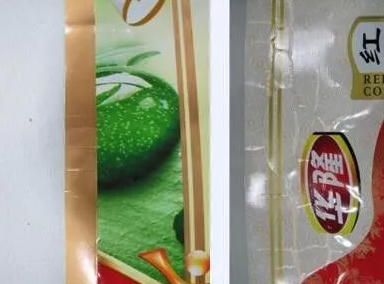

該樣品的結(jié)構(gòu)是：PET12/VMPET12/CPP60
樣品情況分析如下：
1、外層PET/VMPET剝離強(qiáng)度1.5N/15mm，剝離時(shí)油墨與鍍鋁之間分開，因剝離角度不同會(huì)有較少油墨或鍍鋁轉(zhuǎn)移，膠水有發(fā)粘不干現(xiàn)象， 80℃烘箱繼續(xù)熟化24h，發(fā)粘現(xiàn)象無明顯變化，將剝離樣條暴露在潮濕空氣中24h，樣條仍然發(fā)粘。
2、一次成型復(fù)合的里層VMPET/CPP剝離強(qiáng)度3.5N/15mm，沒有發(fā)粘不干現(xiàn)象。
結(jié)論：不干成分為-OH成分，說明膠粘劑中的固化劑已有一部分被消耗。
客戶幾款產(chǎn)品都是這個(gè)現(xiàn)象。
原因分析：
1、加工成型時(shí)為一次成型，生產(chǎn)過程中沒有另外進(jìn)行配膠。
2、油墨為無苯無酮聚氨酯油墨，溶劑為乙醇：乙酸乙酯：乙酸正丙酯=2:3:5，殘留總量3.6mg/m2,其中醇類溶劑0.2mg/m2。
如何應(yīng)對(duì)此類問題呢？
由于問題點(diǎn)非常明確，其實(shí)解決起來也不復(fù)雜，大家能注意到此類問題，有所警惕，一般都不會(huì)出問題。
具體解決方案如下：
1、選擇產(chǎn)品質(zhì)量穩(wěn)定的供應(yīng)商
?2、油墨與膠水的搭配使用，要保持相對(duì)穩(wěn)定
3、更換油墨或膠水時(shí)進(jìn)行匹配性試驗(yàn)
4、印刷時(shí)加入油墨固化劑，根據(jù)實(shí)際固化情況，配膠時(shí)適當(dāng)多加10%~20%固化劑。
當(dāng)然，為了更好地幫助客戶解決此類問題，北京華騰在膠粘劑的改進(jìn)上也在不斷努力，依靠強(qiáng)大的技術(shù)依托，研發(fā)出了一款快速固化型膠粘劑UK3160DK/UK5060。在解決此類問題上也有非常不錯(cuò)的效果。
